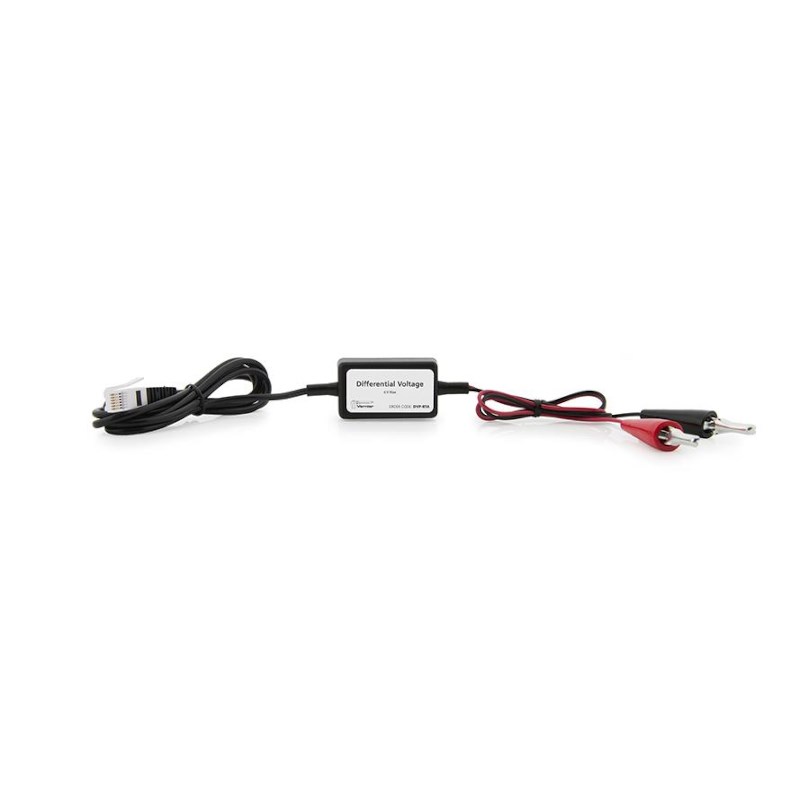

Spannungssensor differentiell ±6 V (DVP-BTA)

Vernier Differential Voltage Probe: ideal für Experimente mit elektrischen Schaltungen

Mit der Vernier Differential Voltage Probe können Ihre Schüler die Spannungsunterschiede in elektrischen Schaltungen genau messen. Das Gerät verfügt über einen Messbereich von ±6,0 V, was es ideal für Anwendungen in „Batterie- und Glühbirnen“-Schaltungen und in Experimenten macht, bei denen Spannungen an verschiedenen Punkten einer Schaltung gemessen werden müssen.

Einfache und vielseitige Anwendung in Schaltungen

Verwenden Sie die Differential Voltage Probe in Verbindung mit der Current Probe, um Ohmsches Gesetz zu untersuchen, Phasenbeziehungen in reaktiven Bauteilen zu analysieren und vieles mehr. Dies macht das Gerät zu einem leistungsstarken Werkzeug, um das Wissen über die Funktionsweise elektrischer Schaltungen zu vertiefen. Außerdem können mehrere Differential Voltage Probes gleichzeitig verwendet werden, um Reihenschaltungen und Parallelschaltungen zu erforschen.

Detaillierte Messungen mit hoher Genauigkeit

Die Differential Voltage Probe misst den Spannungsunterschied zwischen den roten und schwarzen Anschlüssen. Die typische Auflösung von 3,1 mV und die Linearität von 0,01% sorgen für äußerst präzise Messungen, selbst in komplexen Schaltungen. Die hohe Eingangsimpedanz von 10 MΩ stellt sicher, dass die Messungen nicht durch die Schaltung beeinflusst werden, in der die Sonde verwendet wird.

Benutzerfreundlichkeit und Sicherheit

Die Vernier Differential Voltage Probe ist einfach zu verwenden und bietet zuverlässige Messungen, selbst wenn mehrere Sonden in derselben Schaltung angeschlossen sind. Dies macht sie zu einer ausgezeichneten Wahl für Experimente im Sekundarschulunterricht. Die Sonde hat eine Versorgungsspannung von 5 VDC und eine maximale Spannung von ±10 V an jedem Eingangspunkt.

Produkteigenschaften

• Messbereich: ±6.0 V

• Eingangsimpedanz (zum Boden): 10 MΩ

• Differenzielle Impedanz: >20 MΩ

• Auflösung: 3.1 mV

• Linearität: 0.01%

• Versorgungsspannung: 5 VDC

• Anwendung: Ideal für den Einsatz in Schaltungen mit mehreren Spannungssensoren

Die Vernier Differential Voltage Probe ist ein unverzichtbares Werkzeug für Lehrkräfte im Sekundarschulbereich, die mit elektrischen Schaltungen und Spannungsmessungen arbeiten möchten. Sie bietet den Schülern die Möglichkeit, auf praktische Weise zu lernen, wie Spannungen in verschiedenen Schaltungstypen funktionieren.
