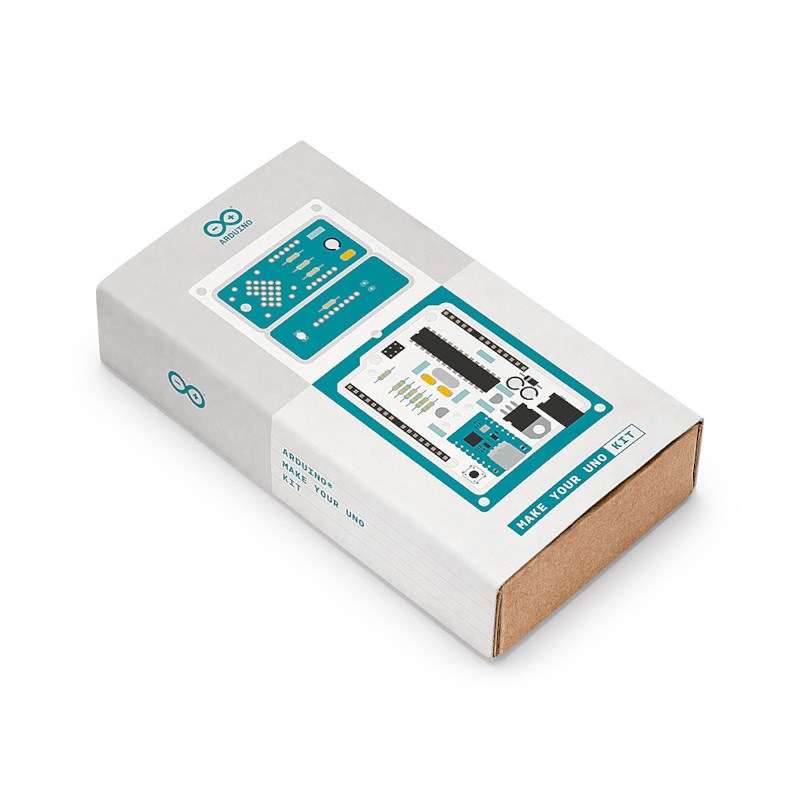

Arduino® Make your UNO kit

Mit diesem neuen Arduino-Bausatz erhalten Sie alles, was Sie brauchen, um Löten zu lernen, indem Sie Ihr eigenes Arduino UNO und Wave-Synthesizer-Schild bauen.

Technische Daten:

Der Bausatz enthält die folgenden Teile:

• 1 x Make Your UNO PCB
• 1 x USB C Serial adapter Board
• 7 x Resistors 1K Ohm
• 2 x Resistors 10K Ohm
• 2 x Resistors 1M Ohm
• 1 x Diode (1N4007)
• 1 x 16MHz Crystal
• 4 x Yellow LEDs
• 1 x Green LED
• 1 x Push-Button
• 1 x MOSFET
• 1 x LDO (3.3V)
• 1 x LDO (5V)
• 3 x Ceramic capacitors (22pF)
• 3 x Electrolytic capacitors (47uF)
• 7 x Polyester capacitors (100nF)
• 1 x Socket for ATMega 328p
• 2 x I/O Connectors
• 1 x Connector header 6 pins
• 1 x Barrel jack connector
• 1 x ATmega 328p Microcontroller

Arduino Audio Synth:

• 1 x Audio Synth PCB
• 1 x Resistor 100k Ohm
• 1 x Resistor 10 Ohm
• 1 x Audio amplifier (LM386)
• 1 x Ceramic capacitors (47nF)
• 1 x Electrolytic capacitors (47uF)
• 1 x Electrolytic capacitors (220uF)
• 1 x Polyester capacitor (100nF)
• 4 x connectors pin header
• 6 x potentiometer 10K Ohm with plastic knobs

Spare parts:

• 2 x Electrolytic capacitors (47uF)
• 2 x Polyester capacitor (100nF)
• 2 x Ceramic capacitors (22pF)
• 1 x Push-Button
• 1 x Yellow LEDs
• 1 x Green LED

Mechanical parts:

• 5 x Spacers 12mm
• 11 x Spacers 6mm
• 5 x screw nuts
• 2 x screws 12mm
