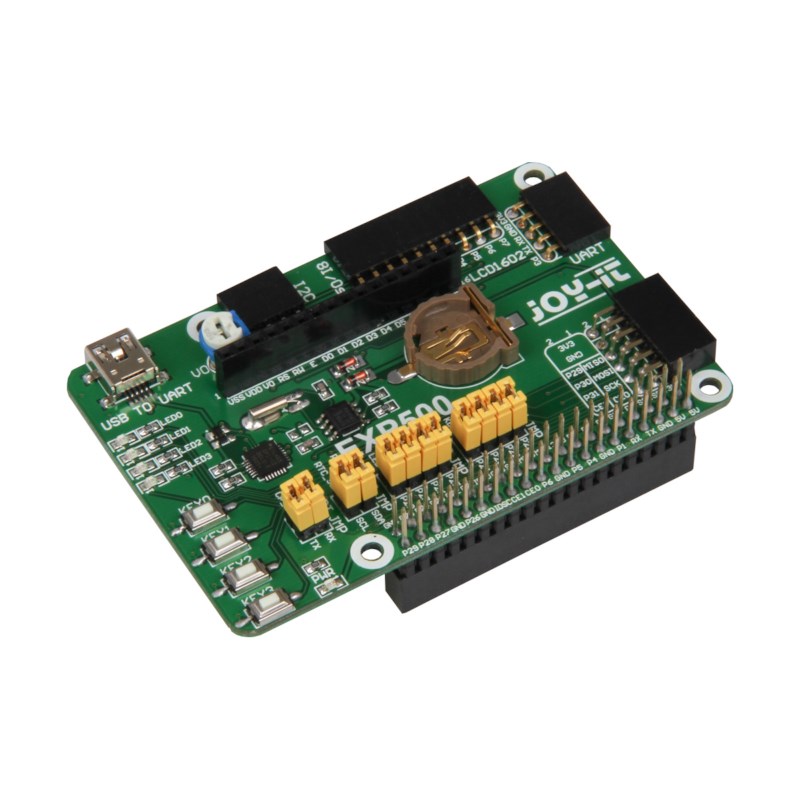

Raspberry Pi Explore 500 Erweiterungsmodul

Explorer 500 Multi-Funktions-Erweiterungsmodul für den Raspberry B+, 2B, 3B.
WeiterlesenExplorer 500 Multi-Funktions-Erweiterungsmodul für den Raspberry B+, 2B, 3B.
Es verfügt über die folgenden Funktionen:
1. Stiftleiste zum direkten Aufstecken auf den Raspberry B+, 2B oder 3B
2. UART-Schnittstelle: zum einfachen Anschluss von UART-Modulen wie RS232, RS485, USB an UART (TTL-Kabel)
3. 8x E/A-Schnittstelle: zum einfachen Anschluss von E/A-gesteuerten Modulen
4. SPI-Schnittstelle für SPI-gesteuerte Module
5. I²C-Schnittstelle für I²C-gesteuerte Module
6. LCD-Schnittstelle für HD44780 Industrie-Standard-LCD-Modul
7. USB-zu-UART-Konverter mit CP2102-Chipsatz (Mini-USB-Anschluss)
8. Power-LED
9. 4x programmierbare LED
10. 4x programmierbare Tasten
11. Potentiometer: Einstellung des Kontrasts für LCD-Anzeigen (Punkt 6)
12. RTC-Batteriehalter
13. 32.768K Quarz: RTC-Quarz
14. CP2102: Onboard-USB-zu-UART-Chip für Debugging
15. CP2102: Jumper für: ein / aus
16. RTC: Jumper für: ein/aus
17. Benutzer-LEDs Jumper für: ein / aus (Pos. 9)
18. Benutzertasten Jumper für: ein / aus (Punkt 10)
Kann direkt auf dem Raspberry gedruckt werden.
Spezifikationen:
- Modell: Explorer 500 Erweiterungskarte
- Schnittstellen: UART, 8x I/O, SPI, I²C, HD44780 LCD nach Industriestandard
- RTC: Batteriehalter, PCF8564-RTC Chip mit 32.789K RTC-Quarz
- Steckbrücke (ein/aus): RTC, CP2102 (USB zu UART), Benutzer-LEDs, Benutzer-Tasten
- Stiftleiste zur direkten Montage auf dem Raspberry Pi, USB-UART-Wandler mit CP2102-Chipsatz, Power-LED, 4x programmierbare Tasten, Potentiometer: Kontrasteinstellung für LCD-Displays
- Im Lieferumfang enthalten: Explorer 500, USB-auf-Micro-USB-Kabel, 2x 2-poliges Anschlusskabel, 2x 4-poliges Anschlusskabel
Abmessungen: 85 x 17 x 56 mm
Gewicht: 36 g
EAN 4250236813349
RB-EXP500
Marke | Raspberry Pi |
---|
