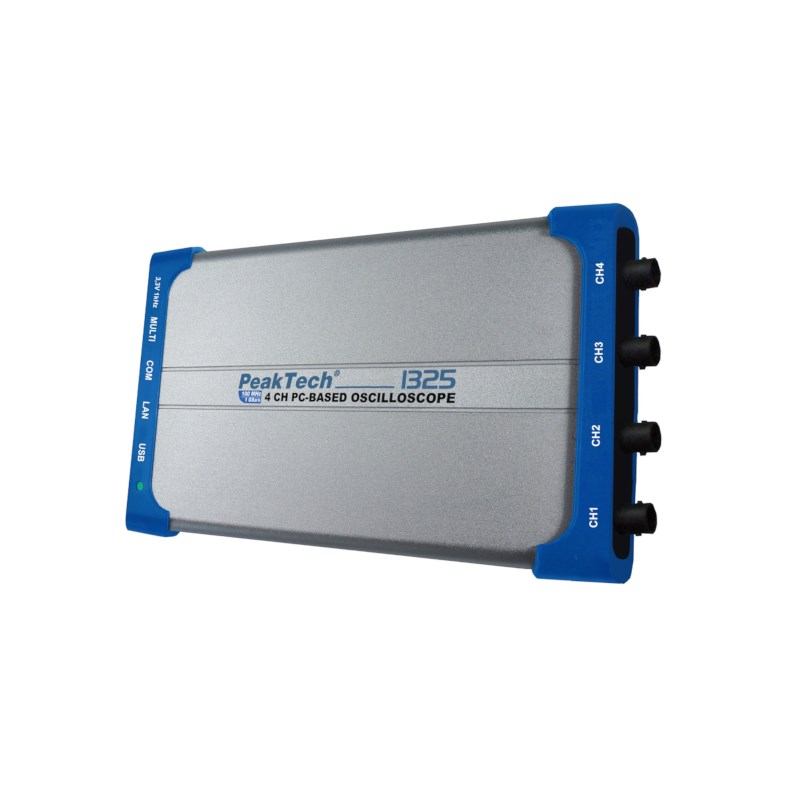

PC Oszilloskop mit USB, LAN 60 MHz/4-CH, 500 MSa/s

Dieses neu entwickelte 4-Kanal PC Oszilloskop eignet sich hervorragend für den mobilen Einsatz am Laptop, den dauerhaften Einbau in Schaltschränken, Industrieanlagen und vielen anderen Anwendungen, für die ein kleines, leichtes und leistungsfähiges Oszilloskop benötigt wird.
Durch die integrierten Datenschnittstellen lassen sich die Eingangs-signale mit der beiliegenden PC-Software direkt über die USB-Schnittstelle am PC abfragen.
Dieses Gerät verfügt über eine isolierte LAN-Netzwerkschnittstelle, durch welche die Messdaten auch per Fernabfrage in lokalen Netzwerken übermittelt werden können. Hierdurch kann das Gerät z.B. in elektrischen Anlagen fest installiert werden und die Abfrage erfolgt komfortabel vom Arbeitsplatz.
Die Schnittstellenisolation bietet eine größtmögliche Sicherheit für den Anwender und das verwendete Computersystem.

Durch die leistungsstarke Software und die vielen Funktionen ergeben sich unzählige Einsatzmöglichkeiten im Service-, Wissenschafts- und In

• Leistungsstarke PC-Software zur Datenabfrage und Steuerung
• 20 automatische Messmodi
• Mathematische Funktionen ( +, -, *, / ) und FFT
• LAN-Anschluss zur Fernabfrage über Netzwerk
• USB (2.0)-Anschluß zur Echtzeit-Datenübertragung
• Zubehör: 4 St. Tastköpfe (1:1 ; 10:1), USB Kabel, 4 St. BNC-Kabel, AC-DC Adapter und Bedienungsanleitung.

Oszilloskop:

• Bandbreite: 60 MHz

Messwart-Erfarung:

• Messmodus: Normal, Spitzenwerterkennung, Durchschnittswert
• Abtastrate pro Kanal: 500 MSa/s

Eingang:

• Eingangskopplung: AC, DC, GND
• Eingangswiderstand: 1 MΩ +/- 2%  / 10 pF +/- 5 pF
• Max. Eingangsspannung: 40 V (DC + AC PK-PK); 400 V (DC + AC PK-PK) LAN
• Multi Eingang: Sync. in/out, Pass/Fail, Ext. Trigger

Vertikalteil:

• Vertikale Empfindlichkeit: 2 mV – 5 V/Skt./DIV
• Anstiegszeit:< 5.8 ns
• DC-Genauigkeit: +/- 3%

Horizontalteil:

• Horizontale Skala: 5 ns/Skt./DIV – 100 s/Skt./DIV

Triggerteil:

• Triggerart: Alternate / Edge / Video / Pulse / Slope
• Triggermodus: Single, Normal, Auto
• Trigger-Erfassung: Sample, Peak detect und Average

Spezifikationen:

• Speicherlänge: 10.000.000 Punkte/Points
• Betriebsspannung 5 V DC USB oder 5V DC 1 A , AC-Adapter; 5 W
• Abmessungen (BxHxT)190 x 120 x 18 mm
• Gewicht 260 g
