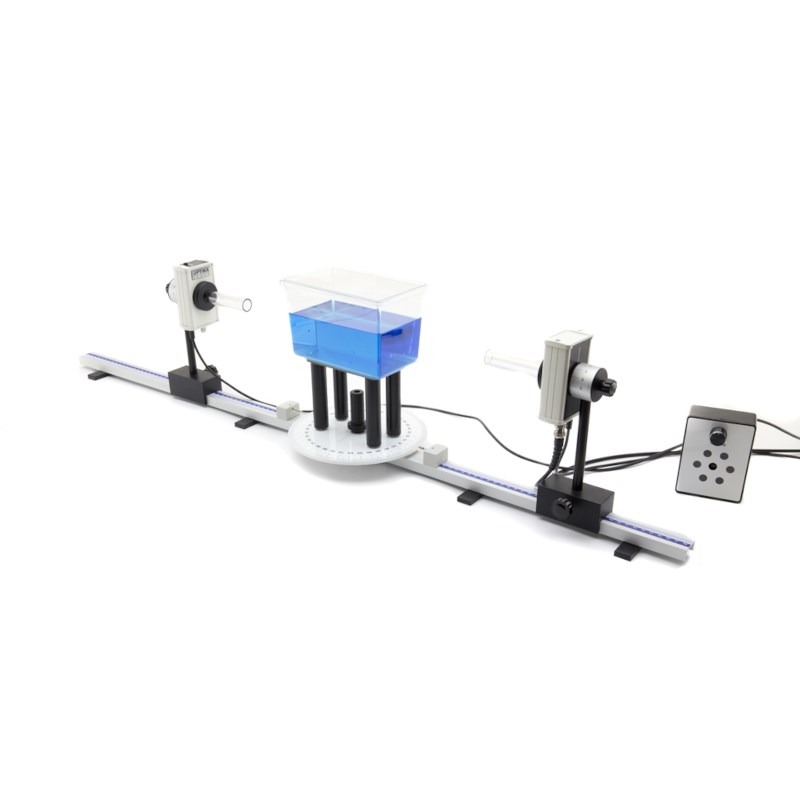

Mikrowellensatz

Experimentierset zur Erforschung elektromagnetischer Wellen.

Themen: Reflexion, Brechung, prismatische Ablenkung, Brechung, stehende Wellen, Polarisation, Absorption, Brechungsindex.

Spezifikationen des Senders:

• Stromversorgung: 12V DC

• Trägerfrequenz: fc = 10,5 GHz

• Wellenlänge der Trägerwelle: λ = 2,85 cm

• Form des internen Modulationssignals: Rechteckwelle

• Frequenz des internen Modulationssignals: fm = 550 Hz

• Maximal zulässige Amplitude für das externe Modulationssignal: 500 mV Spitze-Spitze.

• Der Kippschalter an der Oberseite ermöglicht die Modulation der Trägerwelle mit dem internen Signal (IM) oder mit einem externen Signal (EM)

Spezifikationen des Empfängers:

• Spannungsversorgung: 12 V DC

• Maximaler Betriebsabstand: 0 - 1,5 m

Spezifikationen des Lautsprechers:

• Stromversorgung: 12 V DC

• Ausgangsleistung: 1 W
