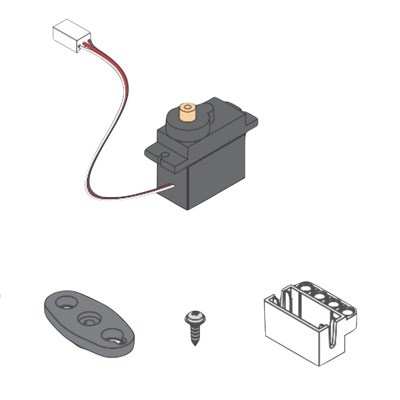

mBuild Servo Paket

mBuild ist eine Plattform mit intelligenten Sensoren und Aktoren, die sich schnell und einfach verkabeln und in Scratch und Python programmieren lassen. Jede Einheit hat einen vorprogrammierten Mikroprozessor, so dass die Schüler sofort erfahren, was der Sensor und der Aktor tun, wenn sie sie mit dem Batteriemodul verbinden.

In Kombination mit dem CyberPi lernen die Schüler, wie ein Mikrocontroller mit Ein- und Ausgabe funktioniert, und sie beginnen mit dem Prototyping und der Programmierung in mBlock5.

Die mBuild-Plattform ist so konzipiert, dass jeder Schüler auf seinem eigenen Niveau intelligente Technologien und Robotik lernen kann. Ohne Vorkenntnisse werden Sie schnell ein Aha-Erlebnis haben, das Sie dazu veranlasst, mehr wissen und lernen zu wollen. Aber selbst auf einem hohen Niveau wie MBO oder HBO werden Sie durch diese fortschrittlichen Sensoren und Aktoren herausgefordert werden.

Die Sensoren und Aktoren sind ähnlich und funktionieren genauso wie beim Arduino, mit dem Zusatz des Mikrocontrollers und des Smart Plug-Anschlusses. Damit wird der Schwerpunkt auf das Erlernen von Prototypen und Innovationen gelegt und für alle zugänglich gemacht.

Unterrichtsmaterialien für mBuild finden Sie unter STEAMVIDZ.nl. Außerdem bieten wir Schulungen und Workshops vor Ort an, um eine nachhaltige Implementierung und fächerübergreifende Integration zu gewährleisten.

Spezifikationen

1. 4.8 V
2. 6.0 V

• Betriebsgeschwindigkeit (ohne Last)

0,15±0,015 sec/60°
0,13±0,015 sec/60°

• Betriebsstrom (ohne Last)

80±35 mA
90±35 mA

• Max. Belastung im Betrieb

1,0±0,05kg-cm
1,1±0,1kg-cm
Anhaltemoment (gesperrt)
1,5±0,05kg-cm
1,8±0,1kg-cm

• Stallstrom (gesperrt)

680±40mA
750±50 mA

• Leerlaufstrom (im Stillstand)

6±1 mA
6±1 mA

• Temperaturdrift (bei 25°C)

≤5°
≤7°

Mechanische Spezifikationen

• Grenzwinkel 180°±10°
• Gewicht 13,5±0,5g
• Steckverbinder Drahtstärke #28 PVC, schwarz-rot-weiß, Stecker: 2510-3P, weiß
• Länge des Anschlusskabels 260±5 mm
• Hornradverzahnung 40T
• Horn Typ Doppelarm
• Verkleinerungsfaktor 1/324
• Übermäßiges Spiel ≤1°
• Schraube PM2×5 mm

Spezifikationen für die Kontrolle

• Steuerung: Ändern der Impulsbreite
• Verstärkertyp: Analoger Controller
• Stellweg: 180°±10° (600 bis 2400 µs)
• Abweichung des linken und rechten Fahrwinkels: ≤7°
• Zentrierabweichung: ≤1°
• Neutrale Stellung: 1500 µ sec
• Totzonenbreite: ≤7 µ sec
• Drehrichtung: Gegen den Uhrzeigersinn (1500 bis 2000 µs)
• Impulsbreitenbereich: 500 bis 2500 µs
• Max. Verfahrweg: Etwa 190° (500 bis 2500 µ sec)

Artikel Nr. MakeBlock P3070003
