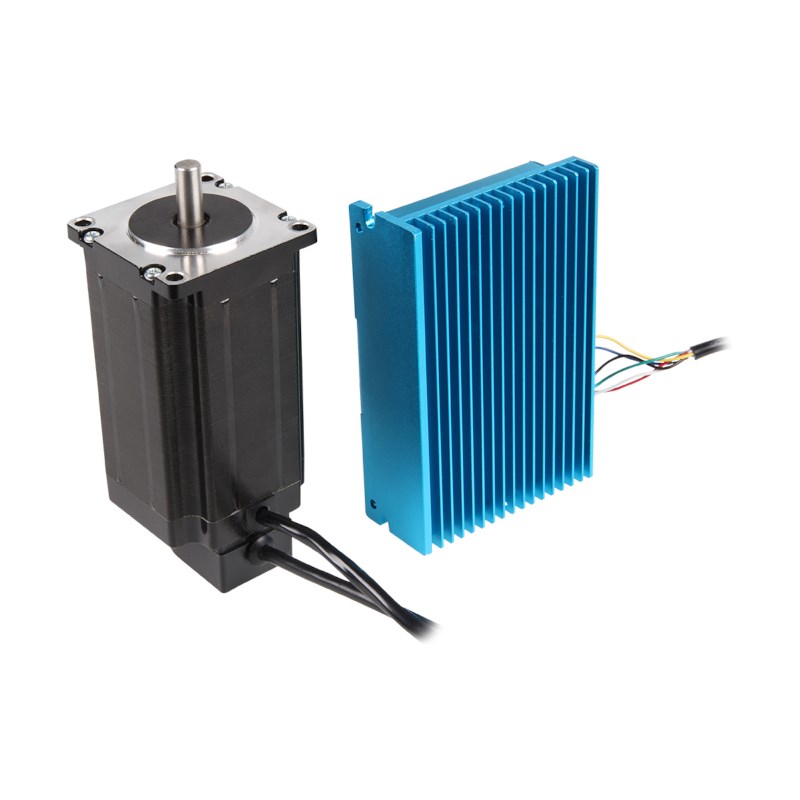

Joy-IT 3V-Schrittmotor NEMA 23

NEMA23-04CL 3,15 Volt Schrittmotor. Optimal für Aufgaben in der Automatisierung, CNC (z.B. Lasergravierer, 3D-Drucker, etc.) oder Robotik. Schrittmotor mit spannungsfreiem Regelkreis und 2 Phasen. Schrittwinkel von 1,8° pro Schritt und sehr stabile Bewegung mit einem optimalen Haltemoment von 3 Nm. Die Rückkopplungsschleife mit Sensor ermöglicht eine sehr genaue Positionierung. Der NEMA23 bietet die kombinierten Vorteile von Schritt- und Servomotortechnologie.

Spezifikationen:
- Motor: 57SHD4931-20BQ
- Abmessungen der Welle: Ø 8 x 18 mm (einfache Welle)
- Anschluss: 6-adriges Kabel (Motor), 4-adriges Kabel (Geber)
- Anzahl der Schritte pro Umdrehung: 200
- Haltemoment: 3 Nm
- Spannungsversorgung: 3,15 V
- Stromstärke: 4,2 A
- Stufenwinkel: 1,8
- Anzahl der Phasen: 2
- Phasenwiderstand: 0,75 Ω
- Phaseninduktivität: 2,8 mH
- Isolationswiderstand: Min. 100MΩ bei 500V DC
- Isolierstoffklasse: B (130°)
- Rotationsträgheit: 650 g - cm²
- Anzugsmoment: 0,1 Nm
- Betriebstemperatur: - 10 + 50 °C

Abmessungen: 56 x 56 x 120 mm
Gewicht: 1,4 kg

EAN 4250236818
NEMA23-04CL
