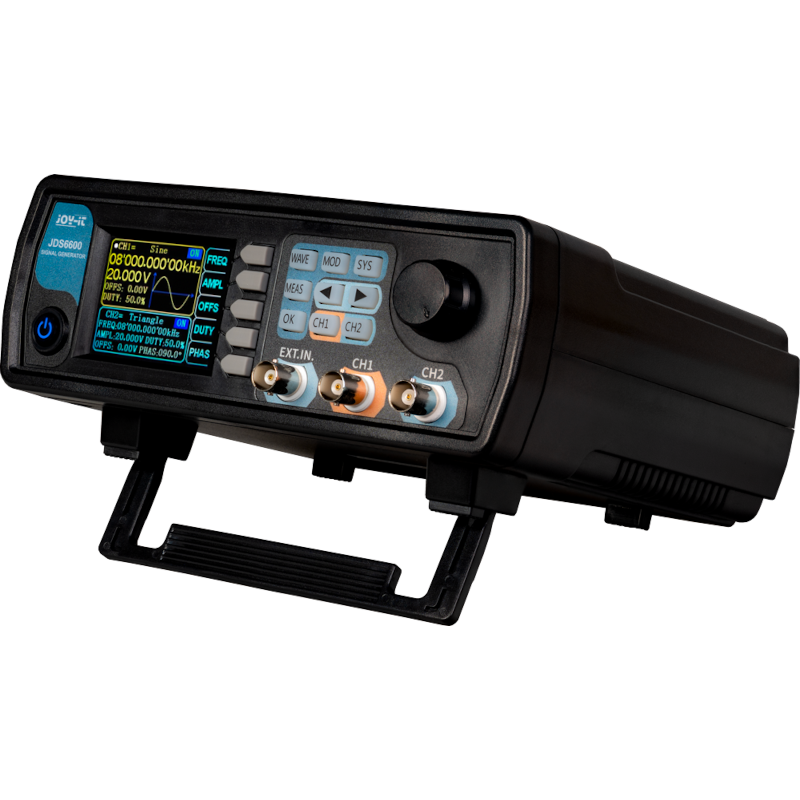

Frequentiegenerator | Joy-IT | JDS6600 | 0-60 MHz

Deze geavanceerde frequentiegenerator biedt een breed scala aan functies en instelmogelijkheden waarmee je leerlingen leert werken met extreem nauwkeurige en flexibele frequenties. Met pulsbreedtes van 25 nanoseconden tot 4 seconden en snelle op- en aflooptijden tot 10 nanoseconden kunnen ze complexe frequentiemodulaties onderzoeken en toepassen.

Dankzij de hoge frequentieresolutie van 0,01 μHz en een samplingrate van 266 MSa/s kunnen leerlingen precieze metingen doen en verschillende golfvormen, zoals sinus, rechthoek, puls en driehoek, analyseren en genereren. Dit stimuleert het begrip van frequentieverwerking, frequenties en amplitude.

Je kunt eenvoudig amplitude, offset en fase instellen, en leerlingen laten experimenteren met lineaire en logaritmische sweeps, frequentiemetingen tot 100 MHz en diverse burst-modi. Zo ontwikkel je bij hen vaardigheden in nauwkeurige meettechniek, frequentieanalyse en probleemoplossend denken.

Belangrijkste voordelen voor jouw onderwijs:

• Breed inzetbaar voor vakken als natuurkunde, techniek en STEAM-projecten

• Robuust en compact ontwerp, eenvoudig te bedienen

• Uitstekende stabiliteit en nauwkeurigheid, ook bij hoge frequenties

• Stimuleert praktisch leren en experimenteren met frequenties en elektronica

Met deze frequentiegenerator geef je jouw leerlingen de kans om theorie te koppelen aan praktijk en zelfverzekerd met moderne meetapparatuur te werken.

Technische specificaties:

• Display type: TFT-kleurendisplay

• Formaat: 2,4" (6,1 cm)

• Resolutie: 320 x 240 pixels

• Aansluitingen

• Signaalaansluitingen: BNC

• Frequentiebereik

• Sinusgolf: 0 – 60 MHz

• Rechthoek & Driehoek: 0 – 15 MHz

• PWM, CMOS, TTL, arbitrary: 0 – 6 MHz

• Golfvormen:

  • Sinus, Rechthoek, Puls, Driehoek, Gedeeltelijke sinus, CMOS, DC-niveau, Halve golf, Volledige golf, Positieve trapgolf, Omgekeerde zaagtand, Ruis, Exponentiële stijging/daling, Multi-sinus, Sinc, Lorentzpuls, 60 vrij programmeerbare golfvormen

• Instelbare parameters

• Pulsbreedte: 25 ns – 4 s

• Op-/aflooptijd: ≤ 10 ns

• Min. frequentieresolutie: 0,01 Hz

• Sample rate: 266 MSa/s

• Golfvormlengte: 2048 punten/kanaal

• Verticale resolutie: 14 bit

• Frequentienauwkeurigheid: ± 20 ppm

• Frequentiestabiliteit: ± 1 ppm per 3 uur

• Amplitudenresolutie: 1 mVpp

• Amplitudestabiliteit: ± 0,5 % per 5 uur

• Amplitudebereik:

  • < 11 MHz: 2 mVpp – 20 Vpp

  • 11 MHz: 2 mVpp – 10 Vpp

  • 31 MHz: 2 mVpp – 5 Vpp

• Amplitudevlakheid:

  • ≤ 10 MHz: ± 5 %

  • 10 MHz: ± 10 %

• Offsetbereik: -9,99 V tot +9,99 V

• Offsetresolutie: 0,01 V

• Fase-instelbereik: 0° – 359,9°

• Faseresolutie: 0,1°

• Instelbaar duty cycle: 0,1 % – 99,9 %

• Uitgangsimpedantie: 50 Ω

• Sweep-types: Lineair en logaritmisch

• Max. uitgangsstroom: 20 mA

• Geheugendiepte: 2048 x 14 bit

• Totale harmonische vervorming (THD): < 1 % (20 Hz – 20 kHz bij 0 dBm)

• Omgevingscondities

• Bedrijfstemperatuur: 0 – 40 °C

• Luchtvochtigheid: < 80 %

• Fysieke eigenschappen

• Afmetingen: 194 x 178 x 69 mm

• Gewicht: 768 g

• Inhoud van de verpakking

• Frequentiegenerator

• 2 x BNC-kabels met klemmen

• Netadapter

• EAN: 4250236827629

• Artikelnummer: JT-JDS6600-B
