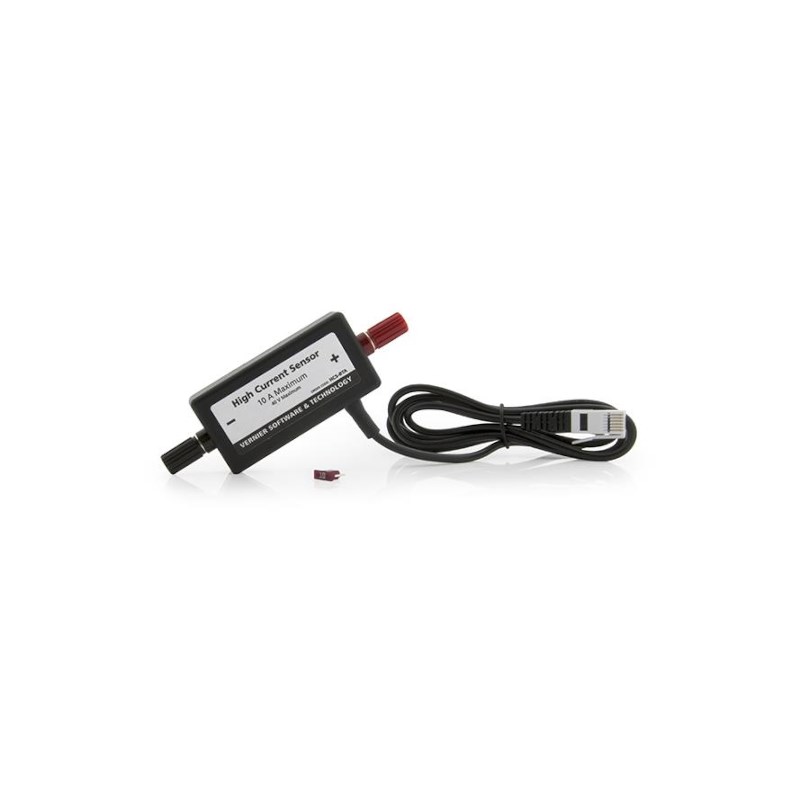

Stroomsensor -10/+10A (HCS-BTA)

Veilig en nauwkeurig stroom meten met de Vernier High Current Sensor

De Vernier High Current Sensor is ontworpen om veilig en effectief hoge stromen te meten in elektrische circuits. Met een meetbereik van ±10 A is deze sensor ideaal voor het uitvoeren van experimenten in natuurkunde en technologieklassen in het voortgezet onderwijs. De sensor maakt gebruik van een Hall Effect-sensor, die de magnetische velden veroorzaakt door de stroom detecteert, zonder een extra weerstandscomponent toe te voegen aan het circuit.

Betrouwbare metingen zonder externe invloeden

Dankzij een metalen afscherming over de Hall Effect-chip wordt de invloed van externe magnetische velden geminimaliseerd. Daarnaast zorgt een vervangbare 10 A-zekering ervoor dat zowel de apparatuur als het circuit beschermd blijven tegen overbelasting.

Toepassingen in het klaslokaal

De Vernier High Current Sensor kan in verschillende experimenten worden gebruikt, zoals:

• Onderzoeken van stroomsterktes in series- en parallelschakelingen.

• Meten van stromen in elektromagneten.

• Experimenteren met energie- en vermogensberekeningen.

Technische specificaties

• Meetbereik: ±10 A

• Maximale ingangsspanning: ±40 V

• Voedingsspanning: 5 VDC

• Resolutie: 4,9 mA

• Uitgangsspanning: 0–5 V

• Zekering: Vervangbare 10 A-zekering

• Omrekening uitgangsspanning naar stroom:

  • Hellingswaarde: 4,51 A/V

  • Intercept: –11,31 A

Waarom kiezen voor de Vernier High Current Sensor?

• Veiligheid voorop: Met de ingebouwde zekering en metalen afscherming.

• Geen extra weerstand: Meet stroom zonder het circuit te verstoren.

• Duurzaam en praktisch: Inclusief een extra vervangbare zekering voor langdurig gebruik.

Wat zit er in de doos?

• Vernier High Current Sensor

• 1 extra 10 A-zekering

Met de Vernier High Current Sensor geef je je leerlingen de kans om op een veilige en nauwkeurige manier meer te leren over elektrische circuits en stromingen. Perfect voor demonstraties en experimenten in het voortgezet onderwijs!
