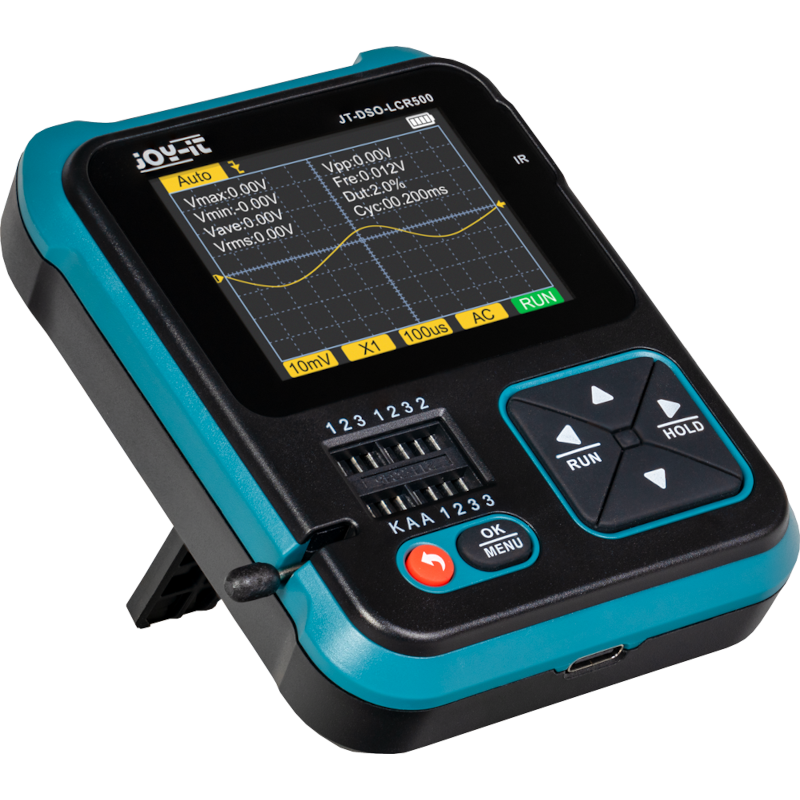

JOY IT DSO LCR500 Digitale oscilloscoop

Wil je jouw leerlingen laten werken met een veelzijdig meetinstrument zonder direct te investeren in dure labapparatuur? De Joy-IT DSO-LCR500 combineert een digitaal oscilloscoop met een multifunctionele componententester in een compact en robuust ontwerp. Dit maakt het apparaat ideaal voor natuurkunde- en technieklessen waarin leerlingen leren meten, analyseren en componenten onderzoeken.

Belangrijkste functies

• Digitaal oscilloscoop – analyseer tijdsafhankelijke signalen op een duidelijke manier

• Multifunctionele componententester – snelle en automatische detectie van elektronische componenten

• Signaalgenerator – laat leerlingen eigen testsignalen opwekken

• Infrarood-signaaldecoder – analyseer IR-signalen, bijvoorbeeld van afstandsbedieningen

• Extra metingen: Zener-diodes, DS18B20-sensoren en DHT11-sensoren

• Ingebouwde 1500 mAh accu – oplaadbaar via USB-C

• Uitklapbare standaard – stabiel en gebruiksvriendelijk op de werktafel

Leerdoelen met de DSO-LCR500

• Tijdsafhankelijke signalen meten en analyseren met een oscilloscoop.

• Verschillende elektronische componenten automatisch herkennen.

• Testen uitvoeren met Zener-diodes en sensoren (DS18B20, DHT11).

• Inzicht krijgen in signaalgeneratie en communicatie via infrarood.

• Onderzoeksvaardigheden ontwikkelen door experimenteren en vergelijken.

Specificaties:

• Functies

  • Digitaal oscilloscoop

  • Componententester

  • Continuïteitstester

  • Signaalgenerator (sine, square, pulse, triangle, ramp, DC)

  • Metingen: Zener-diodes, DS18B20-sensoren, DHT11-sensoren

  • Infrarooddecoder (NEC-protocol)

• Weergave & bediening

  • Display: 2,4" TFT kleurendisplay (320 × 240 px) met LED-backlight

  • Talen: Engels, Duits

  • Standaard: geïntegreerde 90° uitklapbare steun

• Oscilloscoop

  • Sampling rate: 10 MS/s

  • Bandbreedte: 0 – 500 kHz

  • Ingangsweerstand: 1 MΩ

  • Koppeling: AC / DC

  • Verticale gevoeligheid: 10 mV/Div – 10 V/Div

  • Horizontale tijdsbasis: 10 μs – 10 s

  • Trigger modi: automatisch, normaal, single

  • Trigger types: rising edge, falling edge

  • Testspanningsbereik:

    • 1:1 – 80 Vpp (±40 V)

    • 10:1 – 800 Vpp (±400 V)

• Componentmetingen

  • Transistors (Triode): versterking (hFE), Ube, Iceo/Ices, Uf

  • Diodes: forward voltage, junction capacitance, reverse leakage

  • Zenerdiodes: 0,01 – 24 V breakdown voltage

  • FET’s (JFET, IGBT, MOSFET): Vt, Rds, Cg, Id, Uf

  • SCR & Triacs: gate voltage (<5 V), trigger current (<6 mA)

  • Condensatoren: 25 pF – 100 mF + verliesfactor (Vloss)

  • Weerstanden: 0,01 Ω – 50 MΩ

  • Inductoren: 10 µH – 1000 µH + DC-weerstand

  • Batterijen: 0,01 – 4,5 V (polarisatiecheck)

    • Ingangsspanning: 0 – 16 V

• Sensoren

  • DS18B20: temperatuurmetingen

  • DHT11: temperatuur & luchtvochtigheid

• Signaalgenerator

  • Bereik: 1 – 100 kHz

  • Uitgangsspanning: 0 – 3,3 V

  • Golfvormen: sinus, blok, puls (0–100%), driehoek, zaagtand (0–100%), DC

• Infrarood-decoder

  • NEC-protocol: toont user- en datacodes en IR-golfvorm

• Voeding & batterij

  • Batterij: 1500 mAh Li-ion, oplaadbaar via USB-C

• Aansluitingen

  • Testprobe-aansluiting: MCX (Micro Coaxial Connector)

• Fysieke gegevens

  • Afmetingen: 85 × 103 × 30 mm

• Leveringsomvang

  • JT-DSO-LCR500

  • Handleiding

  • USB-C kabel

  • 3× testclip

  • 3× SMD-test probes

  • Meetprobe

  • Krokodillenklem

  • BNC-adapter

• Productinformatie

  • Artikelnummer: JT-DSO-LCR500

  • EAN: 4250236824918
