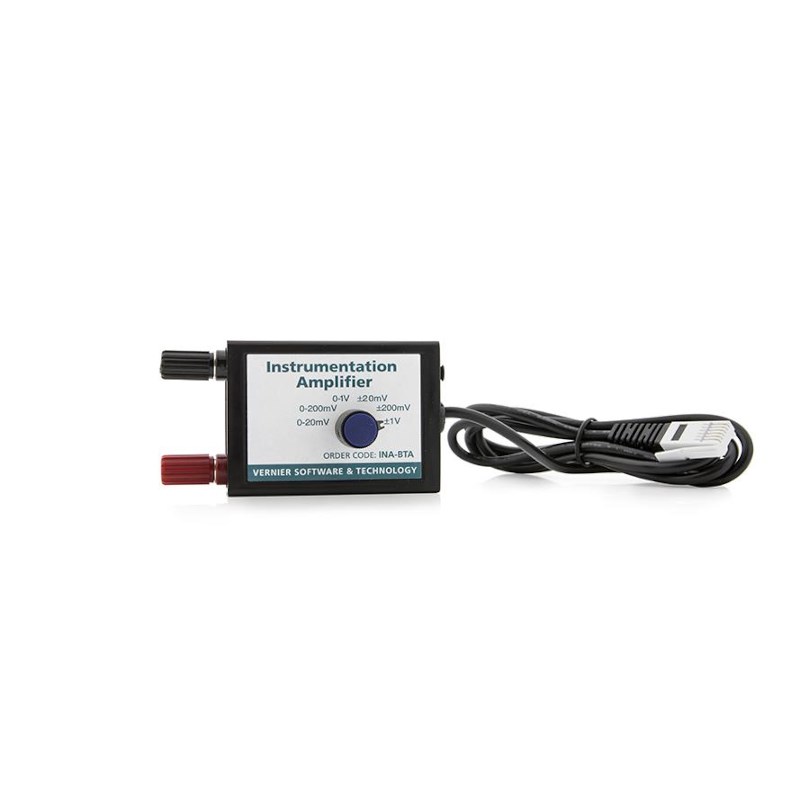

Messverstärker (INA-BTA)

Der Messverstärker besitzt Auto-ID Funktion in jedem der sechs Messbereiche. Die Eingangsbandbreite von 10 kHz erlaubt die Verarbeitung von höherfrequenten Signalen. Der Messverstärker verstärkt Spannungen im Bereich von 20 mV bis 1 V (Gleich- oder Wechselspannung). Er besitzt verschiedene Einstellmöglichkeiten zum Wählen der besten Verstärkung. Er wird hauptsächlich zum Betreiben eines Diagrammschreibers oder zum Anpassen eines

Technische Datenanalogen Ausgangs beliebiger Instrumente verwendet.

Technische Daten

• Verstärkung: 150, 75, 7.5, 15, 3 und 1.5 ±5%.
• Linearität: 1%
• Stromversorgung: 2,5 mA bei 5 VDC
• Frequenzgang: 0-10 kHz (-3dB)
• Impedanz: 1 MΩ gegen Masse
• Bereiche: 0-20 mV, 0-200 mV, 0-1 V, ±20 mV, ±200 mV, ±1 V
