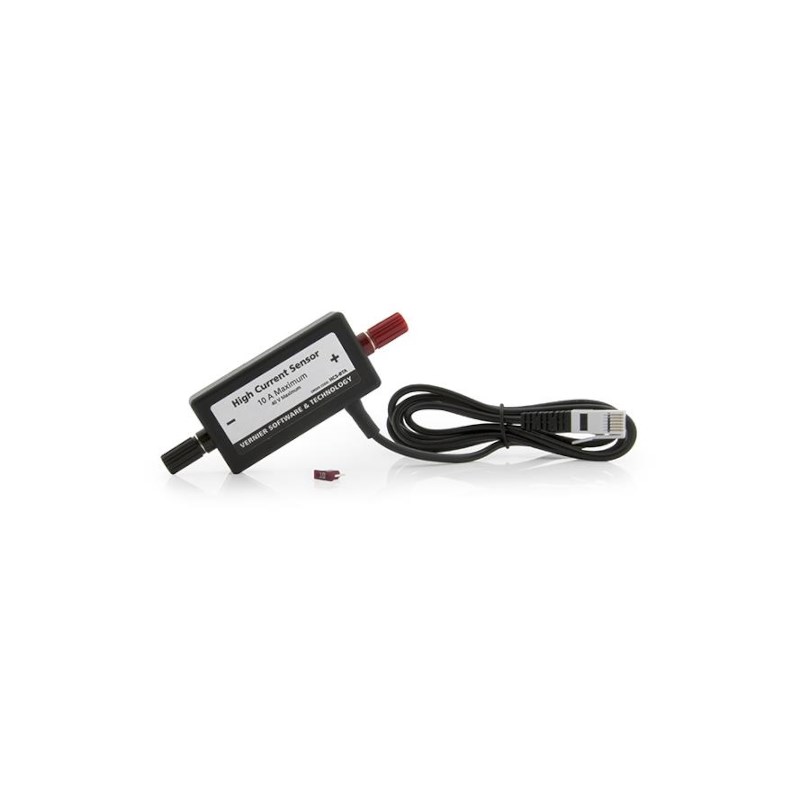

Hochstromsensor ±10A (HCS-BTA)

Sicheres und präzises Messen von Stromstärken mit dem Vernier High Current Sensor

Der Vernier High Current Sensor wurde entwickelt, um hohe Stromstärken in elektrischen Schaltungen sicher und effizient zu messen. Mit einem Messbereich von ±10 A ist dieser Sensor ideal für Experimente im Physik- und Technikunterricht an weiterführenden Schulen geeignet. Der Sensor verwendet einen Hall-Effekt-Sensor, der die durch den Strom erzeugten Magnetfelder misst, ohne dem Stromkreis ein zusätzliches Widerstandselement hinzuzufügen.

Zuverlässige Messungen ohne externe Einflüsse

Dank einer Metallabschirmung über dem Hall-Effekt-Chip wird der Einfluss externer Magnetfelder minimiert. Zudem sorgt eine austauschbare 10-A-Sicherung dafür, dass sowohl die Ausrüstung als auch der Stromkreis vor Überlastung geschützt sind.

Anwendungen im Unterricht

Der Vernier High Current Sensor kann in verschiedenen Experimenten eingesetzt werden, wie zum Beispiel:

• Untersuchung von Stromstärken in Reihen- und Parallelschaltungen.

• Messung von Strömen in Elektromagneten.

• Durchführung von Energie- und Leistungsmessungen.

Technische Spezifikationen

• Messbereich: ±10 A

• Maximale Eingangsspannung: ±40 V

• Versorgungsspannung: 5 VDC

• Auflösung: 4,9 mA

• Ausgangsspannung: 0–5 V

• Sicherung: Austauschbare 10-A-Sicherung

• Umrechnung Ausgangsspannung in Stromstärke:

  • Steigung: 4,51 A/V

  • Y-Achsenabschnitt: –11,31 A

Warum den Vernier High Current Sensor wählen?

• Sicherheit an erster Stelle: Mit integrierter Sicherung und Metallabschirmung.

• Kein zusätzlicher Widerstand: Misst Stromstärken, ohne den Stromkreis zu beeinflussen.

• Robust und praktisch: Inklusive einer zusätzlichen austauschbaren Sicherung für eine lange Lebensdauer.

Lieferumfang

• Vernier High Current Sensor

• 1 zusätzliche 10-A-Sicherung

Mit dem Vernier High Current Sensor ermöglichen Sie Ihren Schülern, Stromstärken sicher und präzise zu messen und elektrische Schaltungen besser zu verstehen. Perfekt für Demonstrationen und Experimente in weiterführenden Schulen!
