Beugungsapparat (DAK)

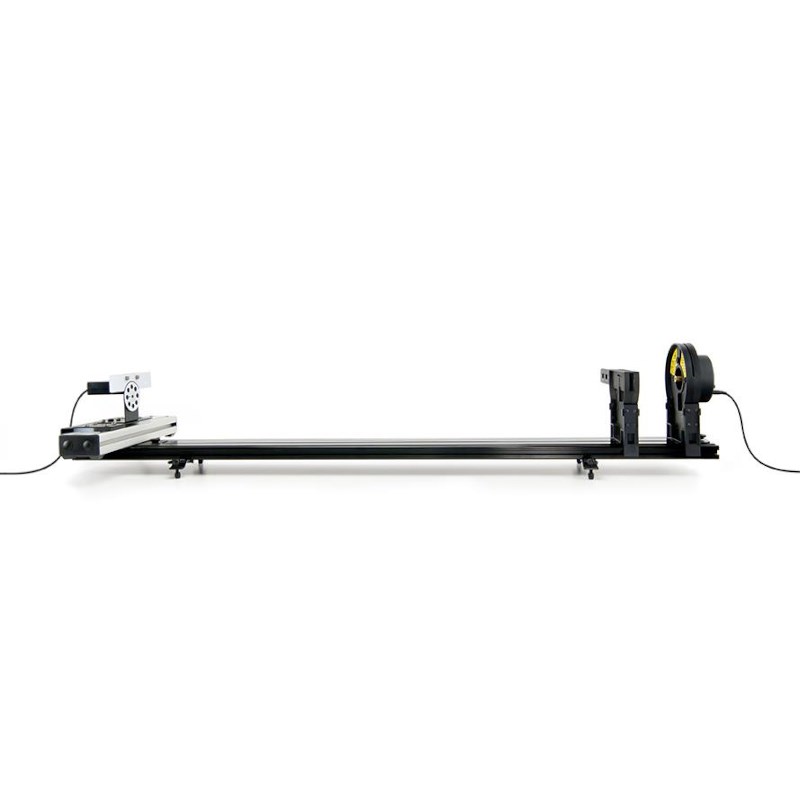

Die Beugungsvorrichtung besteht aus einer Laserlichtquelle, einer Sammlung aus Beugungs- und Interferenzgitter und einem linearen Positionssensor sowie einem hochempfindlichen Lichtsensor. Die Montage erfolgt auf der Vernier-Schiene (nicht im Lieferumfang).

Daten und Lieferumfang:

• Wellenlänge des Lasers : 635 nm +/- 5 nm (Klasse 2)
• Lichtsensor für den gesamten Skalenbereich: 1, 10 und 100 µW
• Linearer Positionssensorbereich: 150 mm
• Auflösung des Linearpositionssensors: 40 µm
• Verfügbare Spalte
  • Einzelspalt (4)
    • 0,02 mm
    • 0,04 mm
    • 0,08 mm
    • 0,16 mm
• Variable Spalte
• Keil: 0,02 - 0,2 mm breit
• Doppelspalt: 0,04 mm breit, Abstand 0,25 - 0,75 mm
• Doppelspalte (4 Paar)
  • 0,04 mm breit bei 0,125 mm Abstand
  • 0,04 mm breit bei 0,5 mm Abstand
  • 0,08 mm breit bei 0,25 mm Abstand
  • 0,08 mm breit bei 0,5 mm Abstand
• Variabler Doppelspalt: Gleich wie die Gruppe der variablen Schlitze oben.
• Mehrfachspalte
  • 0,04 mm breit bei 0,25 mm Abstand
  • 4 Sets, 2, 3, 3, 4, 5 Spalte
• Kombinationen: 4 Paar Einzel- / Doppelt- bzw. Dreifachspalte:
  • 0,04 mm einzel + 0,04/0,25 mm doppelt
  • doppelt 0,04/0,25 +0,04/0,50
  • doppelt 0,04/0,25+0,08/0,25
  • doppelt 0,04/0,25 + dreifach, 0,04/0,25
